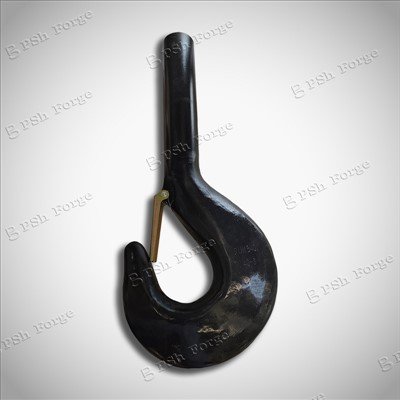

قلاب جرثقیل DIN 15401

بادوام و طولانی-دوام:ساخته شده از فولاد آلیاژی{0}}با استحکام بالا، مقاومت در برابر سایش عالی را برای اطمینان از عمر مفید طولانی‌مدت ارائه می‌دهد.

ظرفیت بار استثنایی:عملکرد عالی{0} در حمل بار را تضمین می کند و با انواع استانداردهای استاندارد بالا سازگار می شود.

طیف وسیعی از کاربردها:مناسب برای جرثقیل های پل، جرثقیل های برجی، جرثقیل های متحرک و سایر تجهیزات جرثقیل برای رفع نیازهای شرایط کاری مختلف.

ما قلاب های DIN 15401 از 1.6# تا 250# را ارائه می دهیم. جدول زیر ظرفیت قلاب DIN 15401 و ابعاد قلاب DIN 15401 را نشان می دهد. علاوه بر این، ما خدمات سفارشی را برای ساخت مجموعه‌های کامل شامل مهره‌های قلاب، تیرهای متقاطع و سایر اجزای مکمل مطابق با مشخصات شما ارائه می‌کنیم.

DIN (موسسه استاندارد سازی آلمان) سازمان استانداردسازی آلمان است که استانداردهای DIN آن مشخصات حیاتی در بخش قلاب جرثقیل را تشکیل می دهند. استاندارد DIN 15401 الزامات طراحی، مشخصات ابعادی و ظرفیت تحمل بار برای تک قلاب های جرثقیل را به دقت شرح می دهد و در نتیجه ایمنی و پایداری آنها را تضمین می کند. قلاب های تکی DIN 15401 کاربرد گسترده ای پیدا می کنند. انتخاب قلاب جرثقیل PSH DIN 15401 یک انتخاب ایده آل است که هم ایمنی و هم کارایی عملیاتی شما را تضمین می کند.

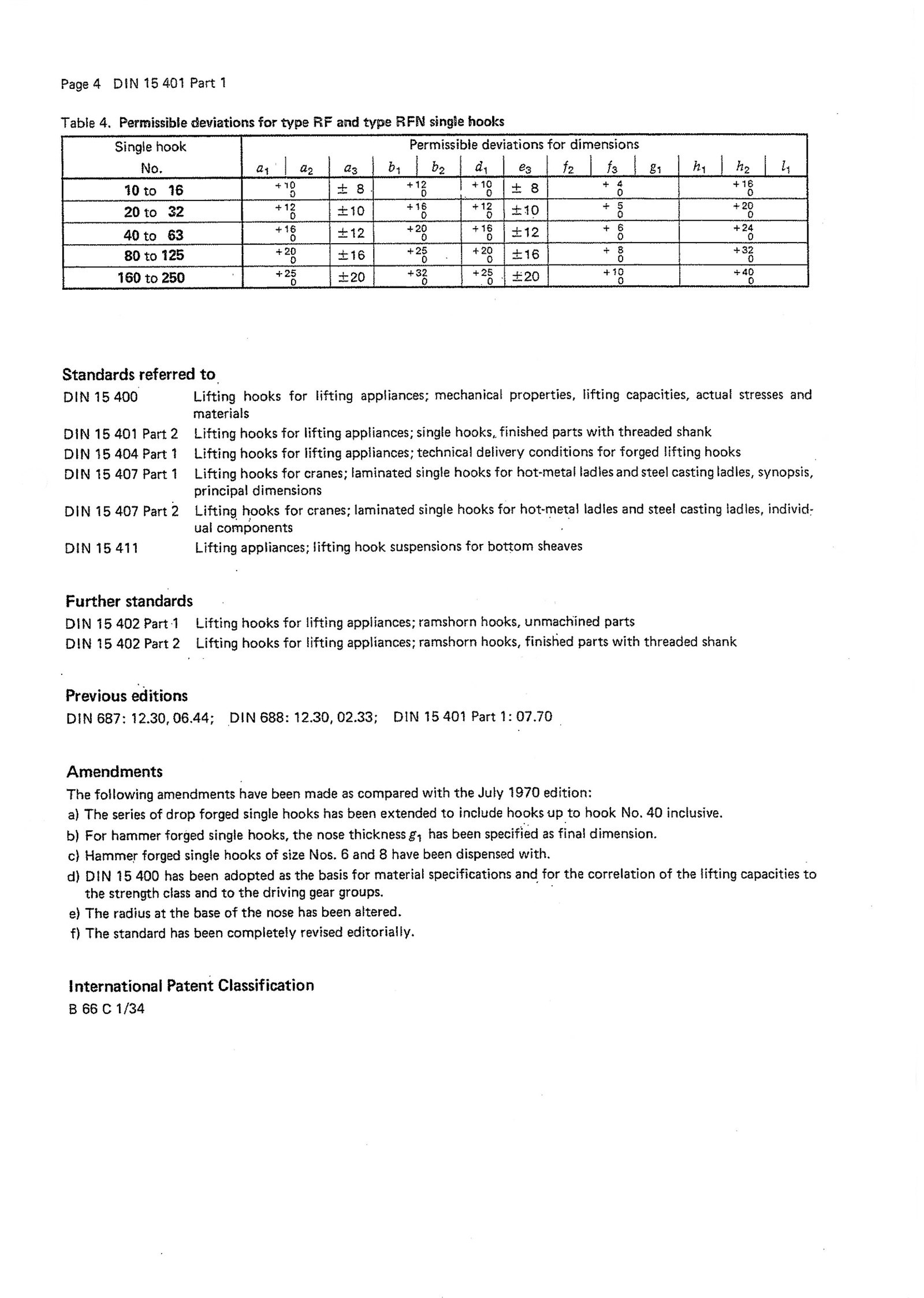

نقشه ها و ابعاد استاندارد DIN 15401











برای جزئیات کامل ابعاد و اطلاعات فنی، استاندارد رسمی DIN 15401 Crane Hook (PDF) را در زیر دانلود کنید.

دانلود DlN 15401 Standard (PDF)

دامنه کاربرد قلاب جرثقیل DIN 15401 را می توان به دو دسته تقسیم کرد: محدوده تعریف شده توسط استاندارد DIN 15401 و کاربردهای عملی.

دامنه کاربرد همانطور که توسط استاندارد تعریف شده است

1. استاندارد DIN 15401 مشخص می‌کند که برای تجهیزات بالابر-سری تولید- قدرت اعمال می‌شود. این را می توان برای پوشش تجهیزات ادغام شده در جرثقیل ها درک کرد.

2. قلاب‌های DIN 15401 عمدتاً برای تعلیق بارها استفاده می‌شوند و می‌توان آنها را همراه با سایر تجهیزات دکل‌کاری مانند بلوک‌های قلاب جرثقیل و تجهیزات بالابر استفاده کرد.

کاربردهای عملی

1. کاربردها در تجهیزات بالابر

2. کاربردها در صنعت

قلاب‌های DIN 15401 به‌طور گسترده در بخش جرثقیل‌های صنعتی استفاده می‌شوند و می‌توانند الزامات کاربردی سناریوهای مختلف صنعتی را برآورده کنند، از بالابرهای سبک- تا تجهیزات بالابری سنگین-.

استفاده از مواد برای قلاب جرثقیل DIN 15401، از طریق ارجاع به استاندارد DIN 15400، درجات خواص مکانیکی که مواد باید مطابقت داشته باشند و انواع گریدهای فولادی مورد استفاده (عمدتا فولادهای کوئنچ شده و تمپر شده و فولادهای ساختاری ریز{2}) را مشخص می کند. مواد بر اساس استحکام به پنج درجه طبقه‌بندی می‌شوند: M، P، S، T و V. همه گریدها نیاز دارند که فولاد ریزدانه-مقاوم در برابر پیری-قابل درمان باشد. در زیر خلاصه‌ای از مواد مورد استفاده در قلاب‌های DIN 15401 آورده شده است.

بازرسی ظاهری

بازرس سطح قلاب را با چشم غیرمسلح مشاهده می کند تا بررسی کند که آیا پوشش سطح الزامات را برآورده می کند و آیا علائم پردازش طبیعی هستند یا خیر. از ذره بین، آندوسکوپ و سایر ابزارها نیز می توان برای کمک به بازرسی استفاده کرد. در صورت وجود ترک یا عیوب دیگر، می توان یک تصویر واضح به دست آورد تا به بازرسان در قضاوت دقیق کمک کند.

اندازه گیری اندازه

اندازه دهانه قلاب، قطر و طول بدنه قلاب و اندازه قسمت رزوه شده را اندازه بگیرید. این ابعاد باید مطابق استاندارد طراحی قلاب مانند استاندارد DIN15401 باشد که محدوده تحمل ابعادی را مشخص می کند. اگر ابعاد خارج از تحمل باشد، ظرفیت بار و استفاده عادی از قلاب ممکن است تحت تأثیر قرار گیرد.

آزمایش غیر مخرب (NDT)

آزمایش ذرات مغناطیسی (MT) ترک‌های سطحی و نزدیک-سطحی را تشخیص می‌دهد. تست اولتراسونیک (UT) می تواند محل و اندازه عیوب را تعیین کند. تشخیص تشعشع می تواند وضعیت معیوب داخل قلاب مانند ترک ها، منافذ، آخال ها و غیره را تجسم کند.

تست خواص مکانیکی

تست سختی، تست کشش، تست خستگی و تست بار. قلاب ها تحت بارهای بالاتر از ظرفیت نامی خود (معمولاً 1.5 برابر حد مجاز بار کاری) قرار می گیرند تا استحکام و ایمنی آنها تأیید شود.
